混合金纳米粒子/氮掺杂碳点胶体合成影响参数的研究

该文档是一篇关于混合纳米颗粒的研究论文，重点探讨了**金纳米颗粒（AuNPs）与氮掺杂碳点（CDs）**的合成及其胶体性质。研究的主要目标是通过优化实验条件，控制合成过程，以获得具有特定光学和结构特性的稳定胶体。以下是论文的主要内容和结构：

1. 引言

论文首先介绍了混合纳米颗粒的研究背景，指出其独特的可调性质源于组成材料的协同效应。**金纳米颗粒（AuNPs）因其优异的生物相容性、独特的光学性质和催化活性而受到关注，而碳点（CDs）**则因其强光致发光、低毒性和表面功能化的多样性而被重视。通过将AuNPs与氮掺杂的CDs结合，可以创造出具有增强和新颖功能的混合材料。

2. 实验方法

论文采用了两步合成法来制备混合AuNPs/CDs胶体：

• 第一步：通过水热合成法，从山竹皮提取物中合成氮掺杂的CDs。此过程简单、环保，能够产生具有强发光性的CDs。

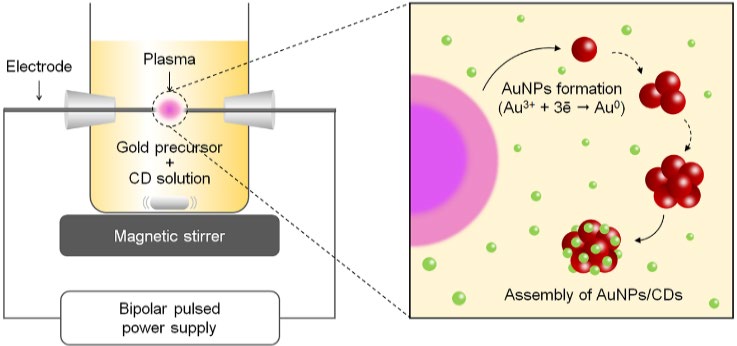

• 第二步：在含有预制CDs和金前体（氯金酸三水合物）的溶液中，通过**溶液等离子体过程（SPP）**生成AuNPs。SPP通过在金前体溶液中生成活性物质并将Au^3+还原为Au^0来诱导AuNP的形成。

3. 关键参数研究

研究的主要目的是调查影响合成过程的关键参数，包括：

• 稳定剂的存在：研究表明，海藻酸钠作为稳定剂对于合成稳定的AuNPs/CDs胶体至关重要。
• CDs的浓度和等离子体放电时间：实验发现，较高的CDs含量和较长的放电时间会增加AuNPs/CDs沉淀的可能性。

4. 材料表征

• 光致发光性质：使用荧光光谱仪分析CDs的光致发光性质，确认其在365 nm紫外光下的绿色荧光。

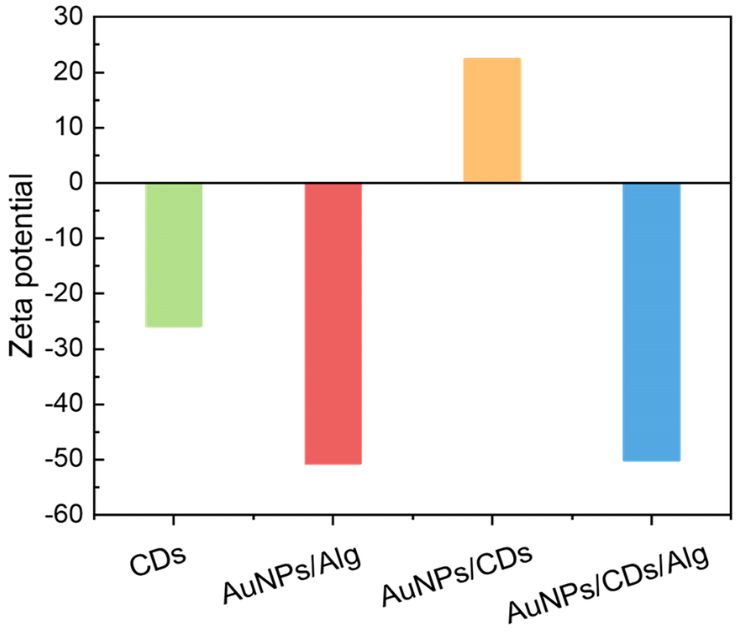

• 胶体稳定性：通过观察溶液颜色的变化（从浅黄色到紫色再到红色），确认AuNPs的成功形成。使用Zeta电位测量仪评估胶体的稳定性，发现CDs表面带负电荷，可能源于其表面的羟基和羧酸根。

5. 结果与讨论

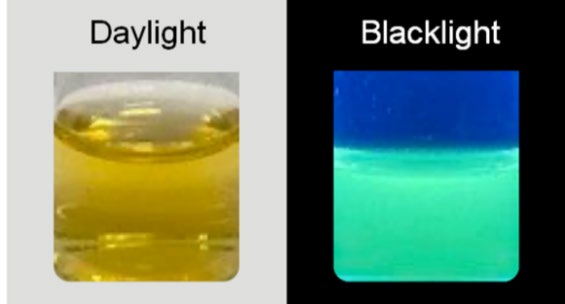

• CDs的形成：在紫外光下观察到绿色荧光，证实了CDs的成功合成。

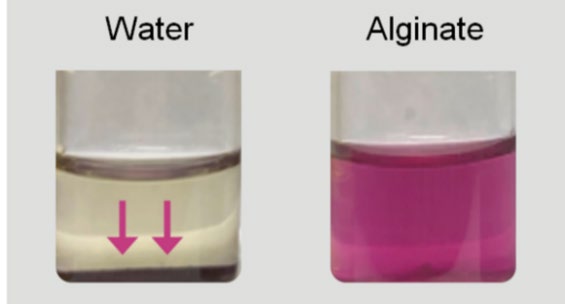

• 稳定剂的作用：在水和海藻酸钠溶液中合成的AuNPs/CDs胶体显示，海藻酸钠的存在能够防止沉淀，保持胶体的稳定性。

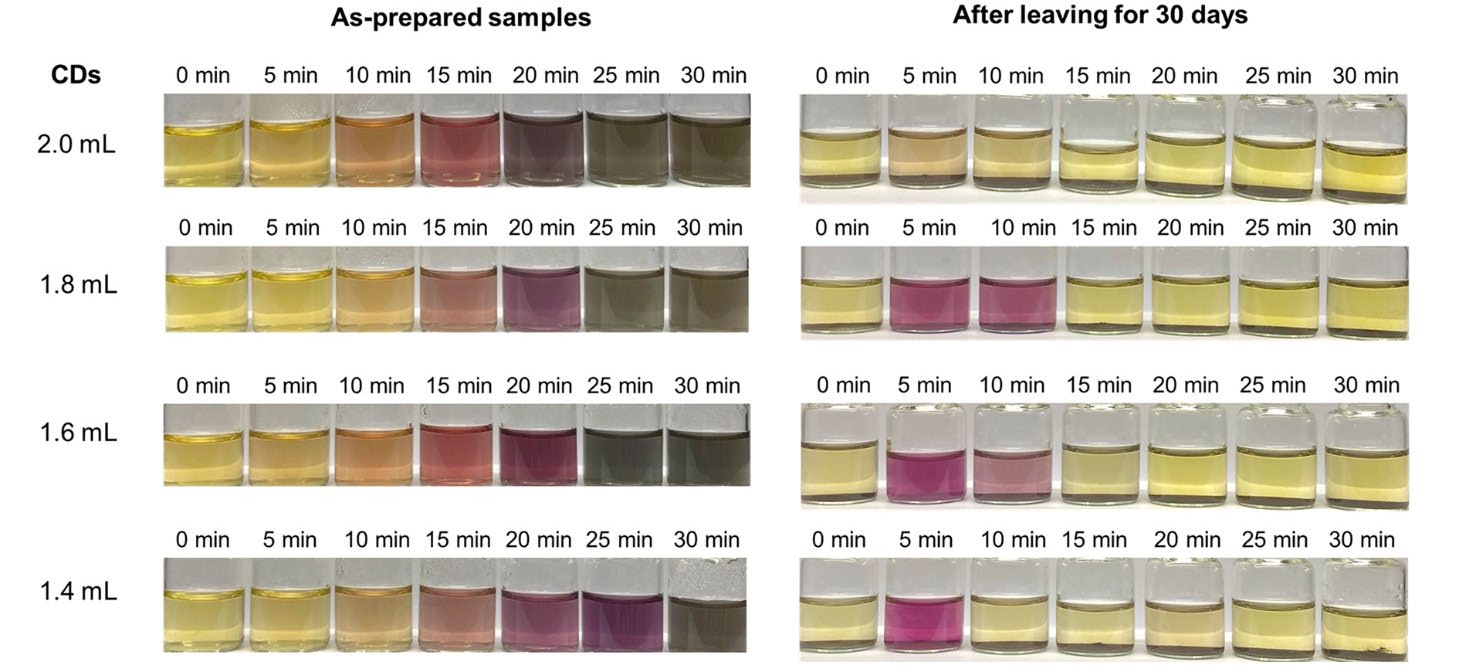

• 等离子体放电时间和CDs含量的影响：研究表明，5分钟的放电时间和1.8 mL的CDs含量是形成稳定AuNPs/CDs胶体的理想条件。

6. 结论

论文总结了通过两步合成法制备混合AuNPs/CDs胶体的过程，强调了海藻酸钠作为稳定剂的重要性，以及CDs含量和等离子体放电时间对胶体性质的影响。研究结果为进一步探索和优化混合纳米颗粒的合成提供了基础，具有潜在的生物成像、传感和光子器件应用价值。

术语解释

• 氮掺杂碳点（CDs）：一种新型的碳基纳米材料，具有广泛的应用。
• 溶液等离子体过程（SPP）：一种在液体介质中通过等离子体诱导合成纳米颗粒的方法。
• Zeta电位：用于评估胶体稳定性的指标，反映颗粒表面的电荷性质。

通过这项研究，作者为材料科学和纳米技术领域提供了新的见解，展示了混合纳米颗粒在开发创新解决方案方面的潜力。
